HOME > 研究提案・技術提案の内容

これまでの特許・特願技術

球状黒鉛鋳鉄の水脆化抑制技術　特許第4256601号
球状黒鉛鋳鉄の高強度鋳放し製造技術　特許第3723706号

高強度鋳鉄の製造技術

下記、材質規格について、実用化・量産をしています ＊３種が高強度鋳鉄です。

弊社高強度鋳鉄の製造技術(関連代表記事・・・日刊工業新聞・2000年4月24日)

FCD４００・(S)	鋳鋼や板金、溶接構造品からの代替化が増えてます
高強度鋳鉄	オーステンパ(ADI)球状黒鉛鋳鉄・鍛造品・溶接構造からの代替化や、FCD５００クラスから、軽量化目的での代替化が増えています。

規格〔　　　　〕内は弊社平均値　　Mpa＝N/mm2

材質名	引張強さ Mpa	耐力 Mpa	伸び ％	硬さ HB	主な用途	備考
FCD400	400以上 〔446〕	250以上 〔292〕	15以上 〔22〕	130～180 〔152〕	耐熱部品　耐震部品 油圧シリンダ　デフキャリア	鋳放し
FCD（S）	412以上 〔446〕	275以上 〔292〕	18以上 〔22〕	143～187 〔152〕	各種バルブ 耐寒部品	鋳放し
＊FCD800	800以上 〔890〕	480以上 〔540〕	2以上 〔4〕	250～330 〔292〕	各種ギヤ　クランクシャフト　カム プレス金型　カプラー　ビット　シーブ クラッチドラム　シャックル　リフトクランク ダイス　送電線金具　スワッシュプレート	鋳放し
＊FCD900	900以上 〔940〕	540以上 〔580〕	2以上 〔4〕	260～380 〔321〕		鋳放し
＊FCD1200　QT	1200以上 〔1305〕	1080以上 〔1205〕	1以上 〔2〕	370～430 〔400〕	各種ギヤ　クランクシャフト　カッター セグメント　スペーサー	FCD800に QT処理
参考・SCM440	980以上	835以上	12以上	285～352

QTコントロールをすることで、FCD1200　QT・FCD1400　QTの規格対応も可能です 硬度をHB480（HRC50）位迄上げてもソルバイト組織のため、被削性が良好です。

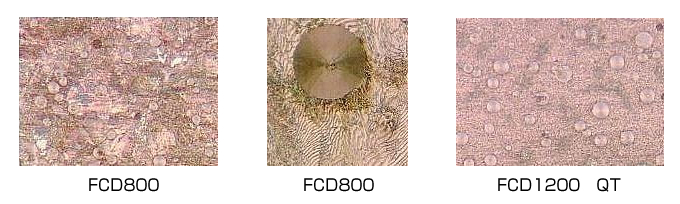

弊社の高強度鋳鉄の特徴は、真円に近い球状黒鉛が、たくさん存在し、それが高品位に寄与しています。鋳造に携わる人々の永遠の夢は、果てしなき高強度の追求です・・・私達もコンパスで描いた満月の如き美しい球状黒鉛で基地全体を埋め尽くしたいと励んでいます。
