HOME > 水素脆化抑制による軽量化

水素脆化を抑制します。（弊社特許技術）

水素脆化(すいそぜいか)とは、鋳鉄中に吸収された水素により鋳鉄の強度(強度とじん性)が低

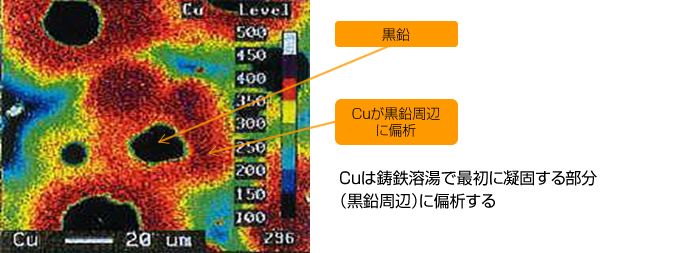

下する現象。弊社鋳鉄がこれを抑制するのはCuが黒鉛周辺に偏析する為と考えられています。



水素脆化データ

材質名	メーカ	熱処理	乾燥時		水付着時		水素脆化抑制率 抑制率=水付着時/乾燥時
			引張強さ (Mpa)	伸び （％）	引張強さ (Mpa)	伸び (%)	引張強さ 抑制率	伸び 抑制率
FCD800	青梅製	無	899	4.0	871	4.0	97%	100%
FCD800	青梅製	無	851	5.0	864	4.9	100%	98%
FCD700	一般	無	765	3.9	702	2.7	92%	69%
FCD800	一般	焼準	959	6.1	816	2.1	85%	34%
FCDA900	一般	ｵｰｽﾃﾝﾊﾟ	1076	12.4	810	1.6	75%	13％
FCDA1000	一般	ｵｰｽﾃﾝﾊﾟ	1132	14.0	937	1.6	83%	11%
FCDA1200	一般	ｵｰｽﾃﾝﾊﾟ	1352	8.0	1091	0.9	81%	11%
